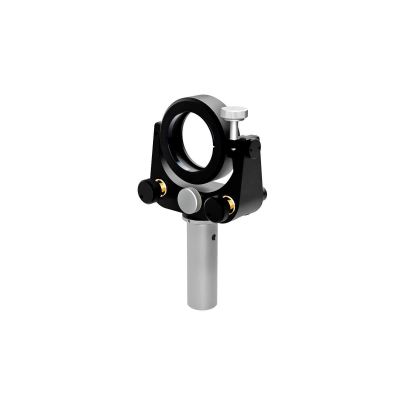

Porte-miroir à cardan
MHAN-40S
Les miroirs peuvent tourner à 360° en tangage. Idéal pour des applications où la lumière incidente à plusieurs angles d'incidence.
◦ L'angle du miroir peut être ajusté avec la pince de commutation grossière/fine. ◦ Le support est conçu pour avoir la surface réfléchissante au centre de rotation du support. L'épaisseur du miroir n'affecte pas cela. ◦ Des ajusteurs de vis à pas fin de 0,25 mm ou des micromètres différentiels peuvent être utilisés pour économiser de l'espace et fournir un réglage plus fin pour les supports MHAN φ50,8 mm et moins
| Nom | Porte-miroir à cardan |
|---|---|
| Poids | 0.5000kgs |
| Guide |
|
| Attention |
|
| Diamètre de l'optique compatible | φ40mm |
| Épaisseur de l'optique compatible | 2 - 8mm |
| Ouverture claire du faisceau réfléchi (incidence de 45°) | φ23,3mm |
| Plage de réglage fin / Inclinaison | |
| Plage de réglage fin/Rotation | ±4° |
| Résolution de réglage fin/Inclinaison | environ 0,45°/rotation |
| Résolution de réglage fin/Rotation | environ 0.55°/rotation |
| Résolution de réglage ultra fin /Tilt | - |
| Résolution de réglage ultra fin /Rotation | - |
| Conversion de l'indicateur de réglage ultra fin /Tilt | - |
| Ultra fin Conversion de l'indicateur d'ajustement /Rotation | - |
En stock
SKU
MHAN-40S
229,10 €
Customize product
Les miroirs peuvent tourner à 360° en tangage. Idéal pour des applications où la lumière incidente à plusieurs angles d'incidence.
